| Сбить БЛА дробью | |
Правила стрельбы по коптерам из автомата и пулемёта смотри на странице "Сбить БЛА"
По барражирующему боеприпасу (коптеру-камикадзе) наибольшую дальность действительной стрельбы обеспечивают длинноствольные ружья 12-го калибра и дробь №3 твёрдая или №2 мягкая.

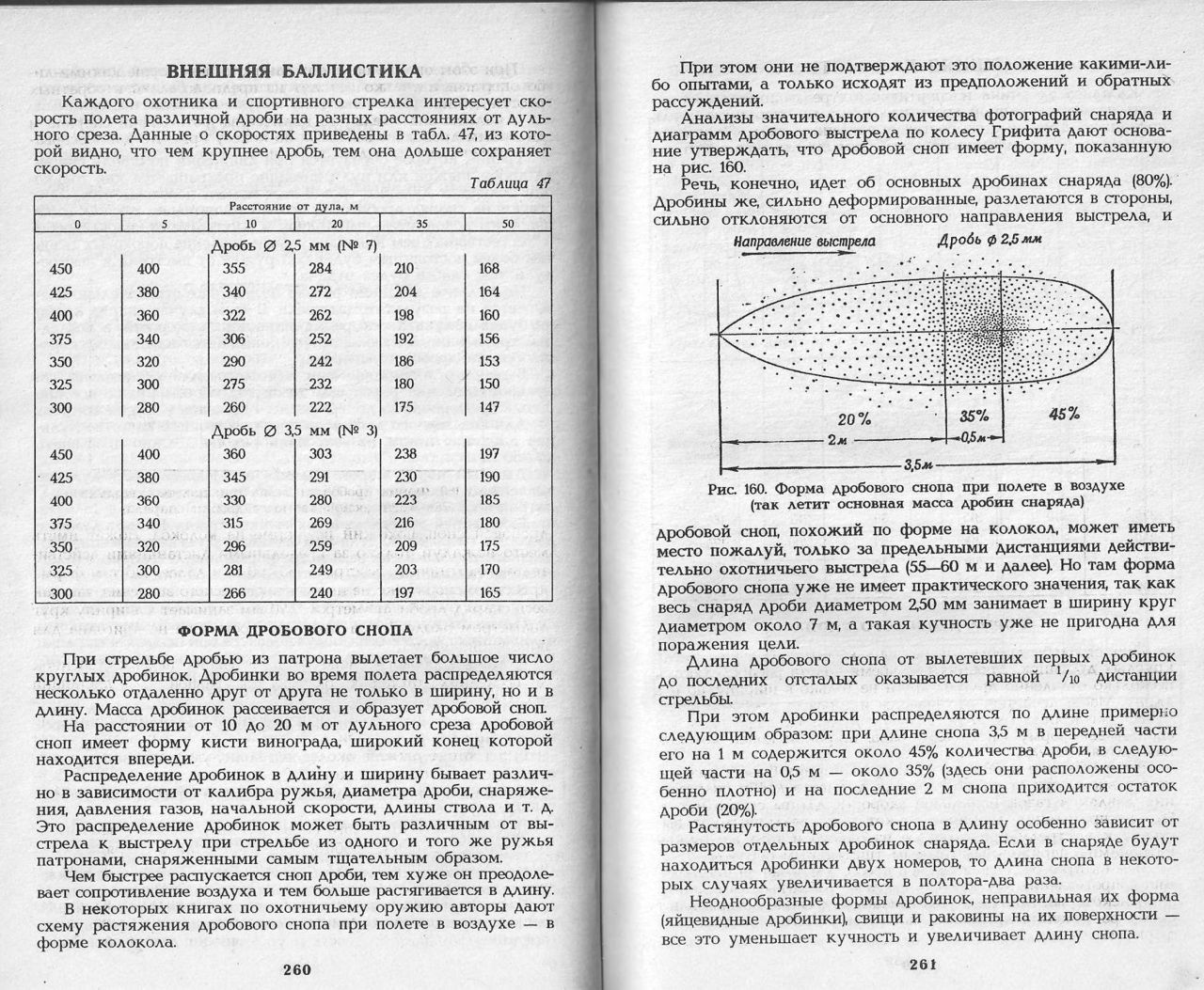

В полёте расстояние между дробинами постоянно увеличивается и на определённой дальности плотность огня становится недостаточной для гарантированного попадания в цель даже когда осыпь дроби накрыла цель. Дробины могут осыпать вокруг цели, но не попасть в неё.

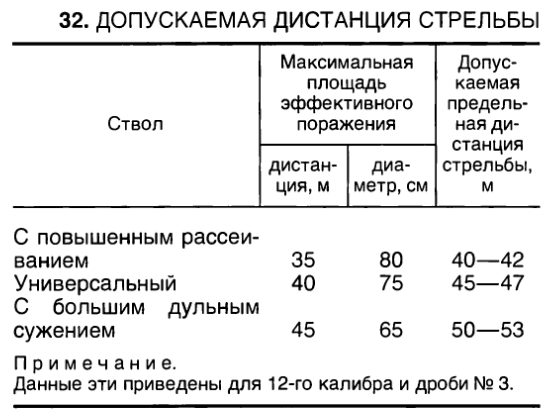

Максимальный размер сердцевины осыпи дроби №3 с достаточной плотностью для попадания в дрон при стрельбе бесконтейнерным патроном из ствола с цилиндрическим каналом получается на дальности около 40 м, где можно допустить ошибку наводки (прицеливания) до 0,78 м и всё-таки попадёшь за счёт размера осыпи. А чем ближе стреляешь, тем меньше размер осыпи и допустимая ошибка наводки: на дальности 20 м до 0,39 м, на дальности 10 м до 0,19 м - Рис.1, схема и Таблица 1.
Разлёт дроби больше при стрельбе бесконтейнерным патроном из ствола с раструбом (расширением канала) и меньше из ствола с сужением канала. Но с раструбом плотность огня недостаточна уже дальше 20 м, а с сужением канала размер осыпи недостаточен до дальности 40 м - Рис.1, схема и Таблица 1
Контейнерные патроны позволяют отодвинуть начало разлёта дроби на дальность роспуска контейнера и получить максимальный размер сердцевины осыпи на дальности 100 м. Но ближе 75м размер осыпи недостаточен или даже контейнер ещё не распустился и им надо попадать как пулей - Рис.1, схема и Таблица 1.
Поэтому для максимальной вероятности поражения коптера необходимо стрелять:
≈ от 70 до 100 м контейнерным патроном из цилиндрического ствола; дальше 100 м такая стрельба бесполезна, а ближе 70 м больше ошибку наводки позволяют способы ниже;
≈ от 40 до 70 м бесконтейнерным патроном из ствола с сужением около 0,7 мм; дальше 70 м такая стрельба бесполезна, а ближе 40 м больше ошибку наводки позволяют способы ниже;
≈ от 20 до 40 м бесконтейнерным патроном из цилиндрического ствола; дальше 40 м такая стрельба не даёт нужной плотности дроби, дальше 70 м бесполезна, а ближе 20 м больше ошибку наводки позволяет раструб;
≈ до 20 м бесконтейнерным патроном из ствола с раструбом; дальше 20 м такая стрельба не даёт нужной плотности дроби, а дальше 70 м бесполезна.
С новыми антидроновыми патронами Ростеха для такой же эффективности стрельбы достаточно одного ствола с цилиндрическим каналом или раструбом - Рис.1, Таблица 2.
ВНИМАНИЕ! Дробовики, даже одной модели, и патроны к ним выпускаются в несчётном количестве модификаций. Без подбора патрона к стволу можешь не просто сократить эффективность стрельбы, а получить разрыв ствола. Поэтому перед использованием дробовика внимательно прочти всю эту страницу!
Ответственный за боевую подготовку заместитель Министра обороны Ю.Б. Евкуров сообщил:
"Мы подготовили 80 инструкторов для военных группировок. Их обучали чемпионы по стендовой стрельбе. Гражданские специалисты оказали большую помощь" - [2].
Стендовая стрельба - это стрельба дробью из гладкоствольного ружья по керамическим тарелочкам (имитация охоты на уток). Недаром перед сообщением Евкурова в новостях с полигона мелькали машинки для метания этих тарелочек и военнослужащие с дробовиками.
Новость о дробовиках на СВО с воодушевлением тиражируют многие средства массовой информации как победу над косностью "особенно ветеранов различных боевых действий, которые пытались убедить нас, охотников и гражданских стрелков, в бессмысленности гладкоствольного оружия на поле боя" - [3].
Но армия не зря всегда с осторожностью относилась к советам спортсменов. Слишком различны у нас с ними условия стрельбы. Спортсмены стреляют на крайне маленькие дальности, где никакие поправки не требуются. Прицел заранее приведён к одной этой дальности. Все навыки спортсмена состоят в том, чтобы правильно изготовиться к стрельбе, правильно навести в заранее ему известную точку прицеливания и правильно нажать спусковой крючок. Ведь для уравнивания шансов спортсменов условия стрельб стандартизированы и потому спортсмену заранее известно упреждение на движение цели и траектория тарелочек, поскольку их метают с установленными скоростями по установленным траекториям.
Поэтому прежде чем поручать спортсмену обучать военнослужащих, обычно трижды думали.

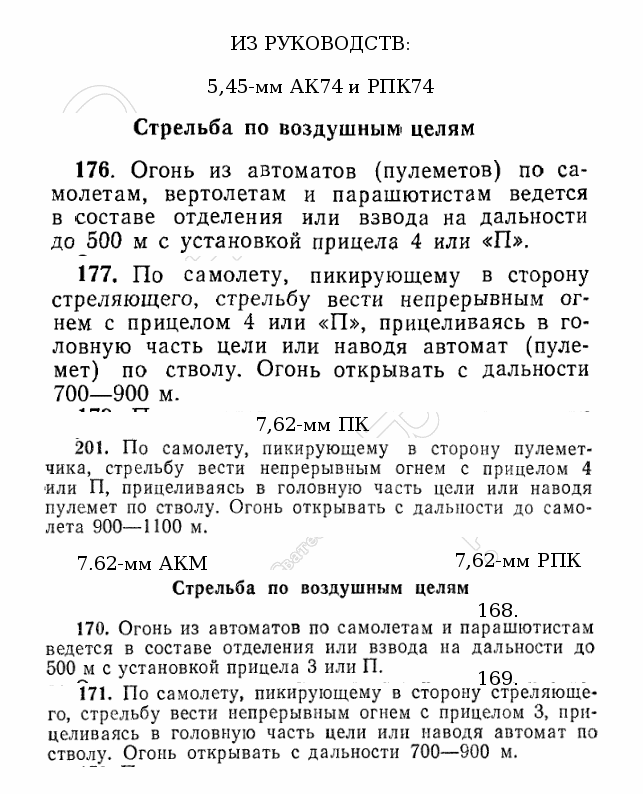

Тем более, что в руководстве по любому автомату, пулемёту и винтовке указаны "Правила стрельбы по воздушным целям", которые надо было всего лишь адаптировать для стрельбы по более мелким целям - коптерам. Как это сделал я, смотри на странице "Сбить БЛА".
Но вместо адаптации правил стрельбы из автоматов и пулемётов под стрельбу по коптерам нынешнее Министерство обороны решило сбивать коптеры из дробовиков. А стрельбе из дробовиков обучили спортсмены.
Даже уважаемая газета публикует сомнительный аргумент за дробовик:
"из штатного оружия - автоматов или пулеметов... стрельба не всегда достигает результата. Другое дело, обычное гладкоствольное ружье... В сети сейчас можно найти немало кадров, на которых хорошие стрелки, вооруженные обычными охотничьими ружьями, уничтожают воздушную цель с первого выстрела" - [4].
Но в сети немало кадров, где коптер сбивают из автомата, причём с первого выстрела. Поэтому выборочные кадры из сети доказывают только то, что сбить коптер можно из любого оружия.
С другой стороны, в сети немало комментариев охотников о сложности попадания из дробовика:
"Сергей 26.01.2018 МОЛОДЦА!!!! Я В ЭТОМ 2017 ТОЖЕ ВПЕРВЫЕ НАЧАЛ ОХОТИТСЯ! Радости было полные трусы, когда я у Взял своего первого гуся, истратив патронов 10!!!!
Алекс04 09.2018 Вы ребята голубя попробуйте влет взять.хоть того же сизаря. пуганного не раз стрелянного-вот это вам такая игра и радость будет.особенно когда выстреленные патроны посчитаешь.куда там 10 к одному-гуси отдыхают.....
Борис 18.09.2018 Легко! Пусть только налетает на выстрел. Стаж более 25 лет." - [10].
То есть, 10 и более дробовых патронов для попадания в гуся (маневрирует как "Баба Яга"), а в голубя (маневрирует как коптер) охотник со стажем 25 лет попадёт только когда голубь не маневрируя будет налетать на упреждённую точку прицеливания. Не даром на Рис.3 указаны такие маленькие дальности стрельбы из дробовиков!
Ниже показано, почему дробью попасть непросто.
Поэтому, для выяснения, из чего именно сбивать эффективнее - из автомата или из дробовика - нужен объективный показатель.
И объективный показатель давно существует в военной науке, изучается на первом же курсе любого военного училища - это частость попадания. Надо по одинаковым коптерам, выполняющим одинаковую атаку стрелка, сделать не менее 28-30 выстрелов из дробовика и очередей нужной длины из автомата (лучше 10-ю разными стрелками из своих экземпляров оружия по 3 выстрела или очереди). Уже станет видно, из какого оружия больше сбито целей. А для оценки эффективности будущих стрельб число сбитых дробовиком или автоматом целей разделить на число выстрелов или очередей соответственно. Это и будет частость попадания соответственно дробовика и автомата, которую для расчёта будущих стрельб называют вероятностью попадания.
Надеюсь, что Минобороны исследовало частость попадания автомата и дробовика в коптер, просто замминистра Евкуров об этом не упомянул. Придётся нам рассчитать эти вероятности.
Но прежде обращу внимание на особенность дробовиков, которой нет ни у одного армейского стрелкового оружия - чок.

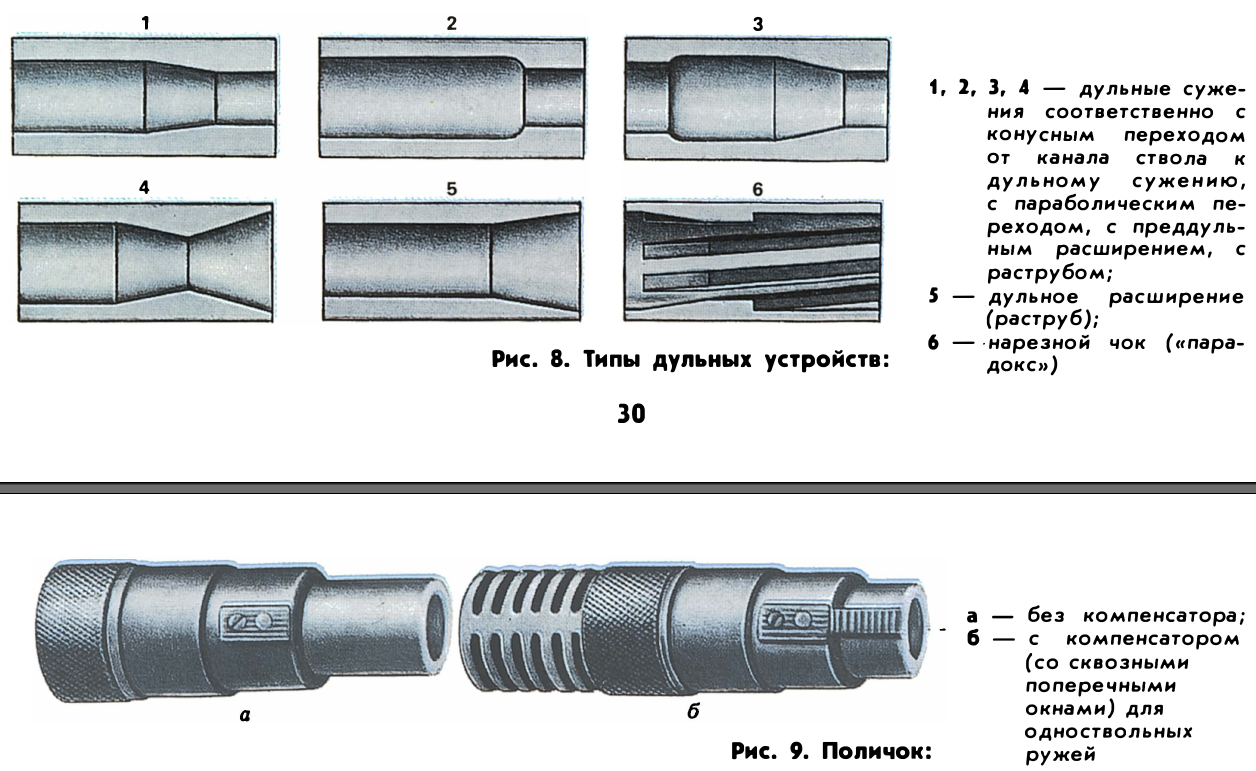

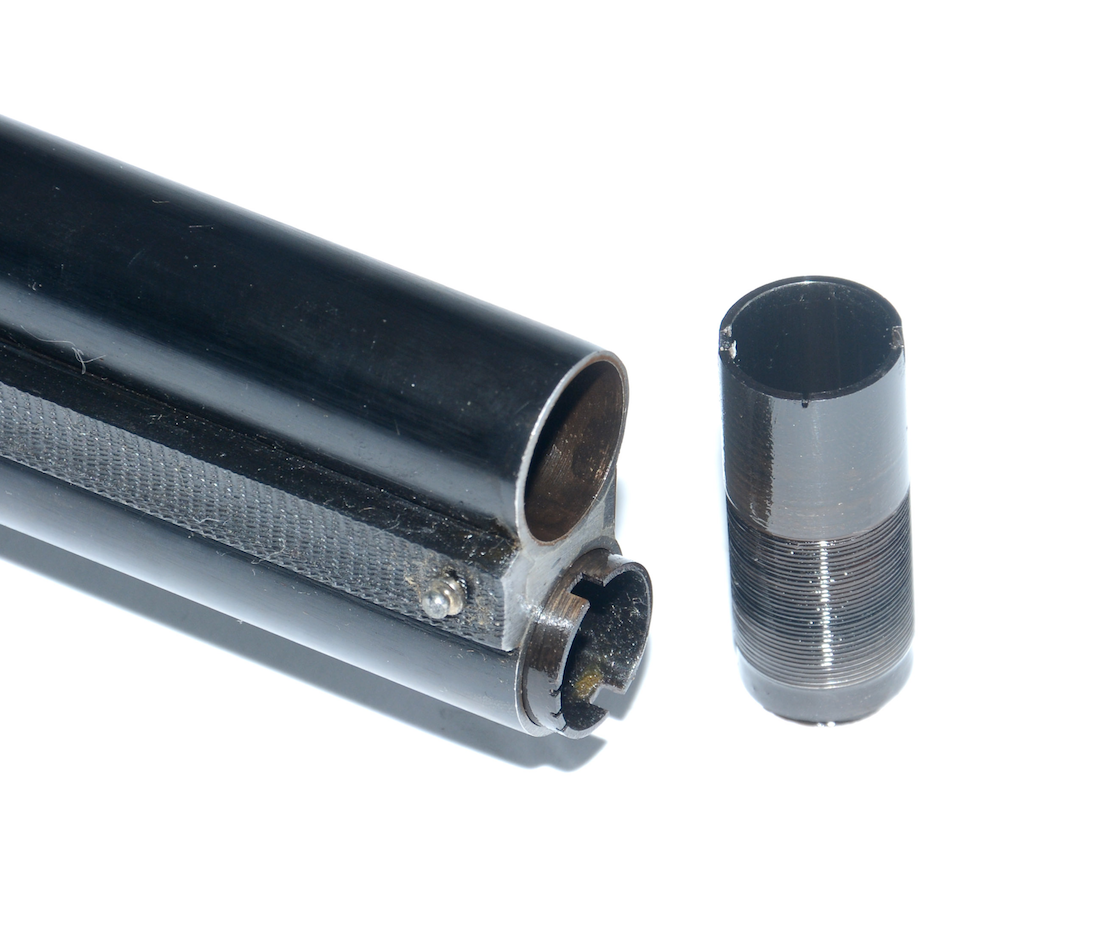

Канал ствола дробовых ружей часто не цилиндрический, а с сужением (чоком, choke - англ.) или раструбом - Рис.5. Сужение уменьшает разлёт дроби и формирует более плотную осыпь - Рис.4. Раструб применяется для увеличения разлёта при стрельбе на дальность до 20 м.
На первый взгляд сужения незначительны по отношению к калибру ствола. Например, 18,4-мм ствол 12-го калибра сужают максимум на 1,3 мм - [12], стр.31. Но любое сужение является препятствием для прохождения дробового снаряда, особенно снаряда крупной дроби и картечи, тем более для пули. Например, уже при самом маленьком сужении 0,25 мм нельзя стрелять калиберной круглой пулей. Поэтому при желании применить не рекомендованные на этой странице сужение, дробь или картечь подбери их по источнику [12], стр.32. При контейнерном снаряжении необходимо учесть и толщину лепестков контейнера - [12], стр.180 -, а поскольку толщина лепестков на патроне не указывается, то контейнерными патронами лучше стрелять только из ствола без сужения - цилиндрического или с раструбом.

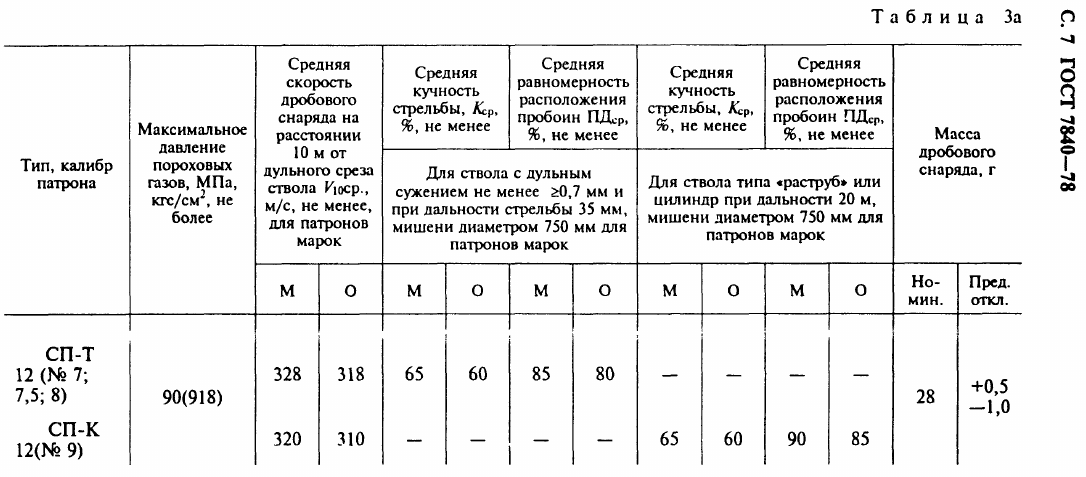

Как указано в ГОСТ на Рис.13, уже на дальности 35 м даже из ствола с сужением 0,7 мм 35% дробин вылетает за пределы круга диаметром 0,75 м. И чтобы не задеть своих сослуживцев важно знать полный размер осыпи.
В зависимости от сужения ствола полные размеры осыпи сильно различаются. В одном месте указано, что на дальности 55-60 м снаряд 2,5-мм дроби занимает круг диаметром около 7 м - Рис.7. А, видимо из цилиндрического ствола или с раструбом снаряд дроби №3 на дальности 260 м рассеивается в ширину на 150-200 м - [12] на стр.172 таблица 42. Следовательно, на дальности 35 м полный размер осыпи в ширину не менее 20 м (!) = 150 м/(260 м/35 м).
Кроме того, дробины деформируются при выстреле. Причём, дробины одного снаряда деформируются по-разному. Больше деформированные, а также раньше отделившиеся от дробового снаряда дробины теряют скорость быстрее. И разница скоростей дробин одного снаряда достигает 50 м/с = 248-198 м/с - Рис.6. Потому дробовой снаряд на траектории растягивается до 3,5 м - Рис.7.

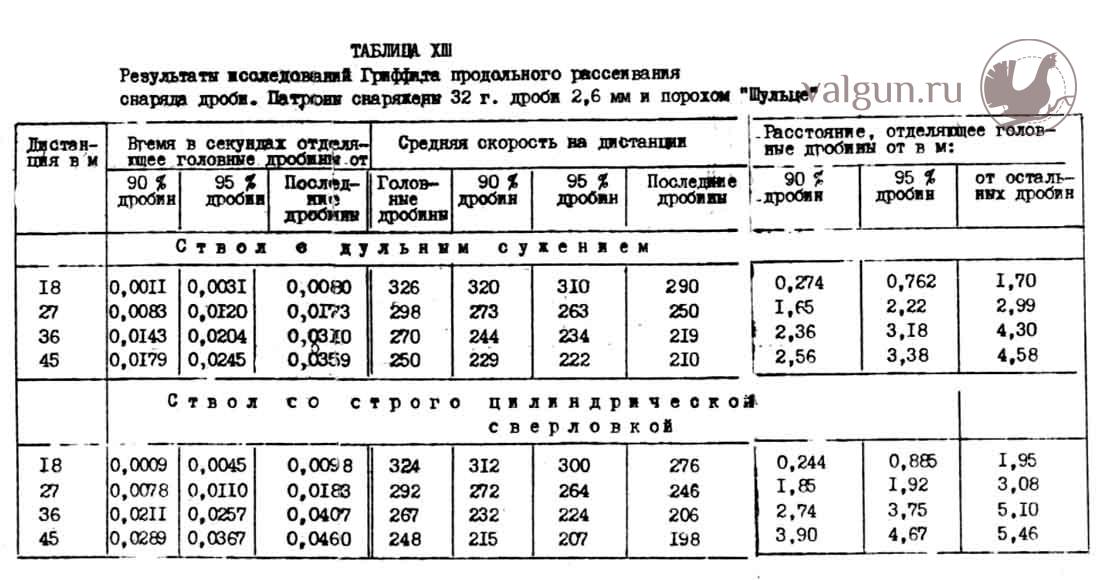

И тут важно помнить, что дробины, имеющие разную скорость, не могут лететь по одной траектории. 20% медленных дробин хвоста в среднем придут ниже, чем 35% дробин сердцевины, а те в свою очередь - ниже, чем 45% скоростных дробин в голове снопа. Поэтому осыпь не может иметь форму круга, как часто рисуют. Полная осыпь вытянута вниз.
УЧИТЫВАЙ ПОЛНЫЕ РАЗМЕРЫ ОСЫПИ! Иначе стреляя дробью над головой своих сослуживцев из желания защитить их от коптера можешь зацепить краем осыпи того, кого пытаешься защитить.
ГОСТ различает дробь мягкую и твёрдую. Твёрдая дробь меньше деформируется, меньше теряет скорость и меньше разлетается. Кроме твёрдости материала, из которого изготовлена дробь, деформацию уменьшает покрытие (плакирование) дробин более твёрдыми материалами - никелем, медью или хромом - [5]. Также уменьшает деформацию амортизирующий пыж, пересыпка дробин амортизирующими материалами, например, опилками и другие ухищрения в конструкции патрона, если производитель их применил. Меньше всего деформируется стальная дробь, поэтому ею можно стрелять только из стволов с клеймом "Стальная дробь" и со сменными сужениями с маркировкой "STEEL" - [16], [17] и [18].
Кроме того, форма осыпи зависит от формы сужения. Овальное сужение поджимает осыпь только с двух сторон - с боков или верх-низ осыпи.
Поэтому, чтобы увидеть полную осыпь своего дробовика выстрели бесконтейнерным патроном с дальности 10 м по щиту не менее: высотой 2 м и шириной 1,5 м, точку прицеливания обозначь на высоте 1,25 м от нижнего края щита. Щит размерами метр на метр, как предлагают в некоторых книгах, может не вместить полную осыпь. Размер осыпи увеличивается пропорционально дальности: на 20 м размер осыпи будет в 2 раза больше, на 30 м - в три раза... на 100 м - в десять раз и т.д. Осыпь контейнерного патрона надо проверять с дальности 10 м плюс дальность роспуска контейнера.
Патронники дробовиков бывают длиной от 51 до 89 мм. Большинство гладкоствольных ружей выпускают с патронниками длиной 70 мм, но достаточно и ружей с патронниками длиной 76,2 мм под патрон "Магнум" - [12]. Калибр и длина патронника ствола маркируются на стволе или казённой муфте ствольного блока - [16] и [18].
Согласно ГОСТ [8] и [14] патроны для них должны маркироваться так:
12х70 - это 12-й калибр для патронника длиной 70 мм;
12х76 - это 12-й калибр для патронника длиной 76,2 мм.
Но иногда можно увидеть маркировку 12/70 или 12/76 и даже как на Рис.8.
Указанная на патроне длина равна полной длине гильзы до закатки и при разворачивании закатанных краёв в момент выстрела. А до выстрела патрон короче указанной на нём длины. Например, патрон 12х70 при закатке краёв гильзы типа "завальцовка" имеет длину 65 мм, а при закатке типа "звезда" его длина 60 мм - [14], Таблица 1. Закатка "звезда" показана на Рис.2. То есть, патрон 12х76 при закатке "звезда" имеет длину около 66 мм и войдёт в 70 мм патронник 12 калибра!!!
НО патроном 12х76 нельзя стрелять из патронника длиной 70 мм! Он и в родном патроннике создаёт более высокое давление пороховых газов, на которое тот патронник как раз и рассчитывают. А 70-мм патронник на такое давление не рассчитан. К тому же, на выходе из короткого патронника распрямлённые края длинной гильзы создадут сужение и давление в патроннике значительно возрастёт - [12], стр.152. Поэтому высока вероятность, что ствол разорвёт, причём рядом с лицом стрелка. Например, патроном от Ростеха на Рис.8 нельзя стрелять из 70-мм патронника, хотя он туда может войти.
Спортивные патроны 12х70 создают давление до 800 кгс/см2 и их можно применять только из ружей с соответствующим клеймом. Спортивные патроны маркируются СП-Т или СП-К, в отличии от охотничьего патрона ОП - [14].
Производители ружей разрешают стрельбу патроном 12х70 из 76-мм патронника - [16] и [18]. Однако, кучность и убойность дроби будет хуже, чем патроном, соответствующим длине патронника. Более того, после каждого выстрела более коротким патроном надо проверять не остались ли в стволе пыж или дробины. Если их не достать, то при следующем выстреле ствол непременно раздует либо разорвёт - [12], стр. 172.
Поэтому лучше, чтобы длина патрона на маркировке соответствовала длине патронника.
Прицельных приспособлений для дробовиков существует множество видов. Штатным прицелом, как правило, является прицельная планка по всей длине ствола или между горизонтальными стволами. Могут устанавливаться нерегулируемые или регулируемые целик и мушка, на некоторые модели ружей возможна установка коллиматорного или другого прицела.
Не годятся для стрельбы по коптерам оптические прицелы. Ведь чем больше увеличение, тем уже поле зрения и маневрирующий коптер будет часто теряться из поля зрения. При этом для стрельбы не дальше 100 м никакое увеличение и не требуется.
Остальные типы прицелов могут использоваться для стрельбы по коптерам. Оптимален коллиматорный прицел, который и разрабатывался для стрельбы по маневрирующим воздушным целям. У настоящего коллиматора прицельный знак, как правило светящаяся точка, перемещается вслед за смещением зрачка стрелка. Как бы не смещалась голова стрелка при движении или тряске, если зрачок не вышел за пределы поля зрения коллиматора, то стрелок видит прицельный знак прямо напротив своего зрачка, поэтому не возникает параллакс. С коллиматором мушка ровная всегда, когда виден прицельный знак, а не только когда прицельный знак виден по центру окуляра. Прицельный знак достаточно видеть в любом месте окуляра и навести его в точку прицеливания, что очень удобно при стрельбе из неустойчивых положений, в том числе с ходу или из движущегося транспорта. Недостатки коллиматора: он пропускает не весь свет и в сумерках через коллиматор цель быстрее станет не видна, чем со штатной прицельной планкой; на включение коллиматора тратятся секунды, что критично при неожиданной атаке коптера; а если при угрозе атаки БЛА держать коллиматор постоянно включенным, то надо иметь в запасе соответствующее количество батареек. Поэтому сейчас коллиматор стараются ставить сбоку, чтобы он не перекрывал линию прицеливания штатной прицельной планки и можно было воспользоваться и прицельной планкой.
Не все прицелы имеют регулировочный механизм приведения к нормальному бою. То есть, не все прицелы позволяют сместить точку прицеливания к центру осыпи. И если у дробовика с нерегулируемым прицелом центр осыпи ниже точки прицеливания на 10 см и более, то прицеливаться надо выше цели, но тогда ствол закрывает цель и прицелиться невозможно. Надо установить регулируемый прицел, а при невозможности - заменить такой дробовик на другой, у которого центр осыпи в точке прицеливания или выше. Когда центр осыпи выше точки прицеливания надо смещать точку прицеливания вниз на это превышение - [10].
Приводить дробовик к нормальному бою надо тем патроном и на той дальности, на которую данным патроном будешь стрелять. А если двустволкой будешь стрелять разными патронами и от 40 до 100 м, то приводи по самому низкому центру из этих осыпей, а по другим патронам и дальностям запомни поправки вниз.
Центр осыпи находят проведя горизонтальную и вертикальную линии посредине осыпи на глаз. Либо заморачиваются так: проводят линии, отсекающие примерно по 1/4 пробоин справа, слева, сверху и снизу, в полученном прямоугольнике проводят диагонали, пересечение которых и есть центр осыпи.
На СВО дробовики будут поступать не с заводов в комплекте с паспортом. Поступать будет конфискат или сданное на утилизацию оружие со складов Росгвардии и МВД - [4]. А далеко не всё оружие сдаётся в комплекте с паспортом. Возможно поступление в войска ружей без паспорта.
Обращу внимание, что даже из паспорта не понятно какое сужение, длину патронника, разрешённое давление имеет конкретное ружьё. Надо смотреть клейма на ружье, ведь каждая модель производится в нескольких модификациях - [16] - [18]. А бывшее в употреблении оружие, к тому же, может быть тюнинговано бывшим владельцем. И хорошо, если сужение просто изменено вставками или насадками, клейма которых соответствуют истине - Рис.9. Умельцы могут ствол с клеймом постоянного сужения "расшарошить" до цилиндрического, чтобы было проще попадать на малой дальности - [12].
Поэтому не только проверь все клейма, а измерь калибр и длину патронника, а также сужение - Рис.10.
Конечно, на патроне указан калибр, длина и номер дроби, на клеймах ствола указаны калибр и сужение канала ствола а также длина патронника, а в паспорте ружья (если он имеется) указано как эти клейма читать. И в гражданской жизни у каждого охотника или спортсмена есть время и возможность лазить по интернету изучать какую дробь через какое сужение можно выстрелить, затем ходить по магазинам для подбора патронов к стволу, а затем на стрельбище проверять какая получается осыпь. Уважаемое мужское развлечение.
Но в зоне СВО вместе с дробовиками войска получают дополнительные проблемы со снабжением именно теми дробовыми патронами, которые подходят к имеющимся сужениям и длине патронников. А если патроны не подходящие, то стрельба дробовиков малоэффективна или даже чревата разрывом ствола.
Дробовики требовательнее в уходе, чем армейское оружие. Особенно самозарядные дробовики, у которых при слабом заряде патрона или при морозе следует уменьшать трение тормоза о трубку, иначе автоматика не сработает - [12], стр.172.
Для разбирательств со всеми вышеуказанными нюансами в части нужен хотя бы один специалист по дробовикам. Который будет осматривать их при приёмке, всё измерять, комплектовать в подразделения единый калибр, патронник и сужение для единого патрона, контролировать снабжение части этим патроном, а также обучать личный состав применению дробовиков.
Моделей дробовиков и дробовых патронов не счесть и постоянно появляются новые. Специалисту по дробовикам будет чем заниматься! - Рис.10.
Как указано на странице "Сбить БЛА" самый эффективный способ сбить БЛА - это рассеивание, достаточно большое для накрытия цели с учётом ошибок стрельбы, и необходимая плотность огня (количество пуль или дробин) на такой площади рассеивания.
Необходимая плотность огня рассчитывается исходя из размеров цели, а также количества пуль или дробин, при попадании которых коптер падает, взрывается и т.п.
Например, при стрельбе с рассеиванием пуль по фронту наступающей пехоты плотность огня "должна быть не менее двух пуль на каждый метр фронта цели" - [1], ст. 170. То есть, 1 м фронта рассеивания разделили на ширину фигуры пехотинца, которая равна 0,5 м.
При стрельбе по БЛА важна плотность огня не по фронту, а по площади рассеивания. Сколько целей помещается на площади рассеивания, столько и пуль должно приходиться на эту площадь (не меньше). Дробин необходимо больше из-за их малых пробивного действия и энергии. Например, в мелкое животное в зависимости от его размера должно попасть 3-5 дробин - [12], стр. 120 и 137. Поэтому примем для поражения коптера 4 дробины или 2 картечины, для более крупного БЛА типа "Баба Яга" - 5 дробин и 3 картечины и проведём расчёт аналогично [12], стр. 141.
При этом площадь коптера-камикадзе примем эквивалентной прямоугольнику 0,3 * 0,3 м = 0,09 кв. м потому, что у коптера существенная фигурность (пустоты) - Рис.14.
С одной стороны, чем мельче дробь, тем больше дробин умещается в патрон и на большей площади можно создать нужную плотность осыпи. А количество дробин разных номеров (размеров) в патроне существенно различается.
Например, в патрон 12х70 умещается 280 дробин №7 - [12], стр.140 -, или 140 дробин №3, или 111 дробин №2, или 37 картечин 5,25 мм - [9].
Но с другой стороны, чем мельче дробь, тем меньше поперечная нагрузка каждой дробины и потому хуже пробивное действие и баллистический коэффициент. То есть, меньше дальность, до которой дробь сохраняет скорость не менее 200 м/с, обеспечивающую пробивное действие по дичи - [12], стр. 120. Примем эту скорость за достаточную для поражения современных, пока ещё не бронированных коптеров. А дробь №7 сохраняет эту скорость только до примерно 40 м. Более крупная дробь сохраняет гораздо дальше - Рис.12.
Поэтому у каждого номера дроби и картечи дальностью действительной стрельбы является минимальная из двух дальностей: дальности скорости 200 м/с и дальности плотной стрельбы.
Для предотвращения попадания стрелка под осколки взорвавшегося коптера оптимален тот номер дроби, у которого дальность действительной стрельбы больше.
Кроме размера дробин скорость дроби на траектории зависит от:
— начальной скорости, которую производители варьируют в широких пределах: от 320 м/с на Рис.12 до 435 м/с в источнике [13] и более;
— деформации дробин при выстреле: чем меньше дробь деформирована, тем меньше теряет скорость;
— снаряжения или не снаряжения дроби в контейнер.
Из-за такого большого набора факторов дальность скорости 200 м/с у различных патронов существенно различается.

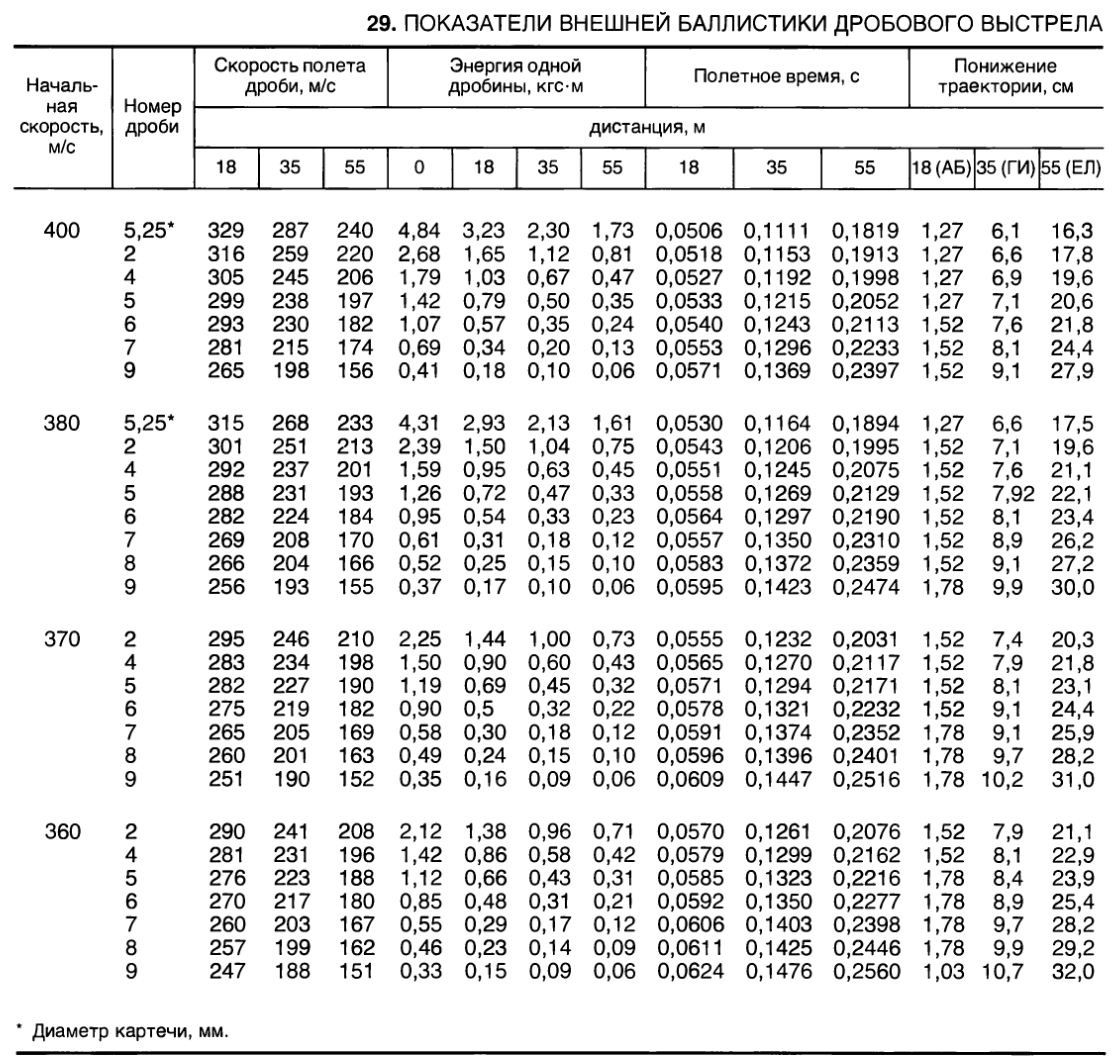

Из Рис.12 можно рассчитать, что сохраняют не менее 200 м/с:
— картечь 5,25 мм до 72 м = 55 м+(240 м/с-200 м/с)*(55 м-35 м)/(287 м/с-240 м/с);
— дробь №2 - до 65 м = 55 м+(220 м/с-200 м/с)*(55 м-35 м)/(259 м/с-220 м/с).
Видимо, на Рис.12 приведены сведения для мягкой дроби бесконтейнерного снаряжения, потому, что производители дробовых патронов указывают несколько большие дальности:
— Ростех для патрона IGLA AnDr (АнтиДроновый) с дробью №0000 (диаметр 5 мм) указал максимальную дальность поражения цели для контейнерного не менее 100 м - [13];

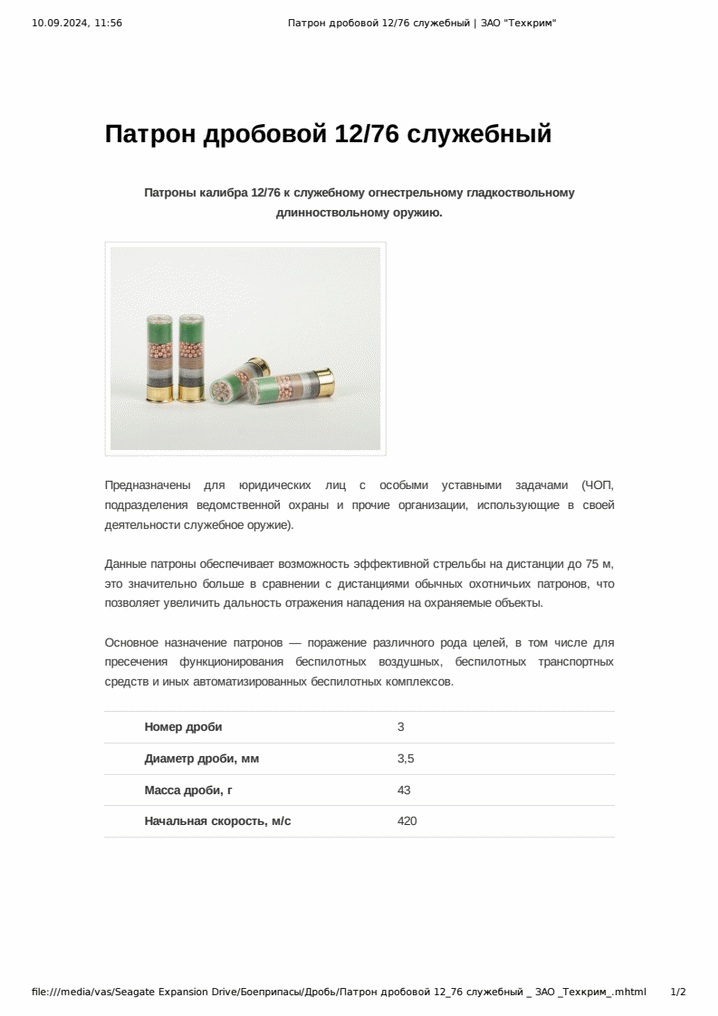

— ЗАО "Техкрим" указал для плакированной дроби №3 до 75 м.
Стрелять дробью или картечью дальше указанной дальности бесполезно!
На Рис.12 хорошо видно, что дробь №5 и мельче даже если попадёт, то вряд ли причинит повреждения БЛА-бомберу, который завис над тобой на высоте 55 м, где скорость этой дроби уже меньше 200 м/с. А зная, что наши войска получают дробовики, такие БЛА начнут летать и бомбить метров с 200-250, чтобы обезопасить себя и от картечи.
Достаточно точно проверить пробивное действие дроби можно так: если дробины в сухую сосновую или тополевую доску (не в живое дерево или свежесрубленное бревно!) вошли на 2-3 своих диаметра, то скорость дроби достаточна. При меньшем пробивном действии надо уменьшить дальность стрельбы - [12], стр.139.
Кучностью дроби называется процент дробин дробового снаряда, попавших в зачётный круг диаметром 0,75 м на дальности 35 или 20 м - Рис.13, Кср. Центр зачётного круга помещают в центр осыпи. Плотность дроби можно рассчитать только в пределах зачётного круга, ведь за его пределами невозможно обеспечить равномерного рассеивания дроби и ГОСТ этого не требует - [8].

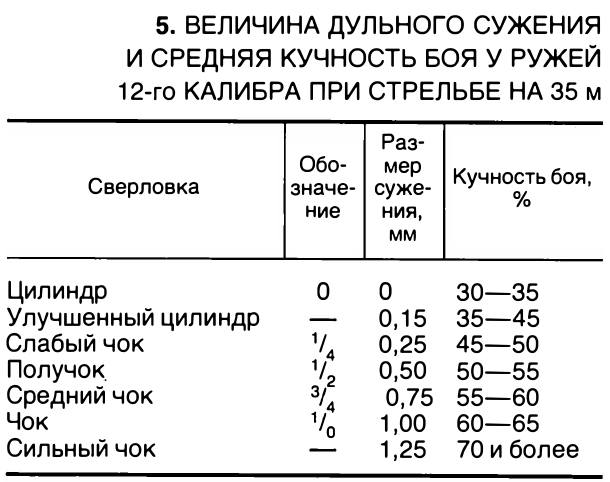

Как видим, сужение ствола 0,7 мм обеспечивает такую кучность дроби на дальности 35 м, какую цилиндрический ствол уже на дальности 20 м. Понятно, что у сужения на 20 метрах меньше площадь поражения, а у цилиндра на 35 метрах меньше плотность огня. Поэтому кучность (сужение) надо подбирать под дальность стрельбы. Чтобы попасть в коптер требуется рассчитанная ниже плотность огня (дробин), Для малой дальности целесообразна большая площадь осыпи, то есть, цилиндр или даже раструб. А для большой дальности - достаточное сужение ствола.
Обращу внимание, что на кучность дроби влияет не только абсолютная величина дульного сужения, но и форма и длина перехода от канала ствола к суженной части, форма и длина самой суженной части - Рис.5. То есть, обозначение дульного сужения (чок, получок и т.д.) не даёт полного представления о кучности боя ствола - [12], стр.32. К тому же, кучность зависит от типа снаряжения патрона. Поэтому истинную кучность данного ствола с данным патроном можно определить только стрельбой на ту дальность, на которой этот патрон будет применяться.
Дробины, попавшие в зачётный круг на дальности 35 или 20 м, на другой дальности попадут в зачётный круг, радиус которого пропорционален отношению этой другой дальности к 35 или 20 метрам соответственно. Это позволяет рассчитать максимальную дальность, на которой будет обеспечена требуемая плотность огня.

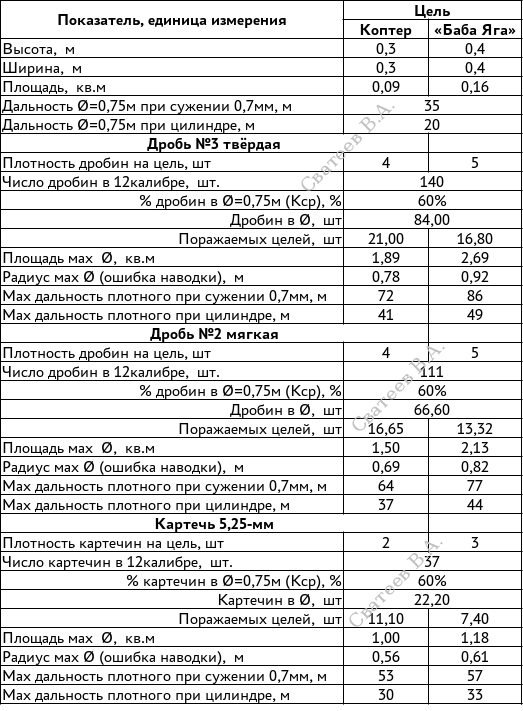

Пример на Рис.14. Число дробин №3 в патроне 12 калибра 140 шт умножаем на 60% кучности и получаем, что в зачётный круг Ø=0,75 м попадает 84 дробины, которые делим на 4 дробины, необходимые для поражения одного коптера, и получаем 21 поражаемый коптер, которые умножаем на площадь одного коптера 0,09 кв.м и получаем 1,89 кв.м максимальной площади зачётного круга при достаточной плотности огня, из которой вычисляем его радиус 0,78 м, который делим на 0,375 м радиуса мишени Ø=0,75 м и умножаем на 35 м для сужения 0,7 мм или на 20 м для цилиндра; получаем максимальную дальность, до которой сохраняется необходимая для поражения плотность дроби №3 бесконтейнерного снаряжения: 72 м при сужении ствола 0,7 мм и 41 м при цилиндрическом стволе.

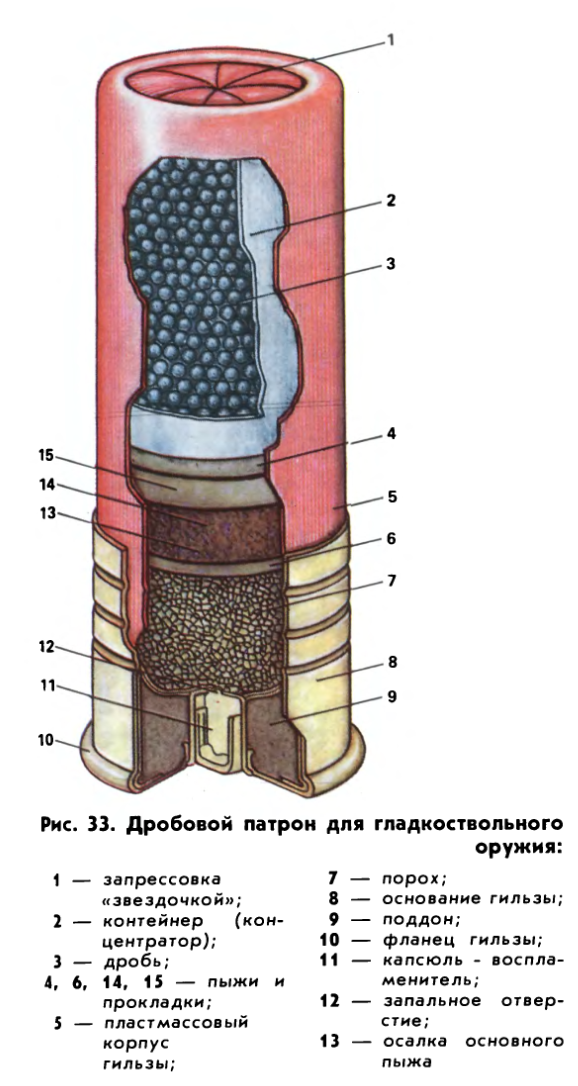

Дробь может быть насыпана не прямо в гильзу, а в контейнер, помещаемый в гильзу - Рис.2. Из контейнера дробь начинает распускаться (разлетаться) не сразу после вылета контейнера из ствола, а на определённой дальности. Дальность роспуска и дальнейшая кучность дроби зависят от конструкции контейнера.
До роспуска дробь летит в контейнере единым снарядом, у которого хорошая поперечная нагрузка и баллистический коэффициент. Поэтому на этом отрезке дробь лучше сохраняет скорость, чем отдельные дробины бесконтейнерного снаряжения. То есть, контейнер увеличивает дальность, до которой дробь сохраняет скорость 200 м/с.
Но на отрезке до роспуска контейнер фактически является пулей, никакой плотности огня не имеет, им надо попадать прямо в цель, как автоматной пулей при одиночном огне, и никакой выгоды от того, что снаряд дробовой, нет. Контейнер только отодвигает начало осыпи в точку своего роспуска.
Поэтому контейнерный патрон, как правило, идёт в паре с бесконтейнерным. Например, Ростеху пришлось делать антидроновый патрон в двух вариантах: контейнерный для стрельбы на 100 м, и бесконтейнерный для стрельбы на более близкую дальность - [13]. И смотри не перепутай патроны! Если в начале атаки коптера на дальность 80-100 м выстрелишь бесконтейнерным, то дробь потеряет скорость и не причинит коптеру вреда даже если попадёт. А если на дальность до 30 м выстрелишь контейнерным, то нераспустившийся контейнер при промахе хотя бы на миллиметр мимо коптера тоже не причинит ему никакого вреда.
Картечину надрубают, в паз укладывают капроновую нитку длиной около 20 см, паз зажимают плоскогубцами. Затем вторые концы ниток всех картечин снаряда связывают одним узлом. Снаряд укладывают в гильзу так, чтобы нитки и их узел были сверху картечин - [12], стр.161.
По задумке дробины должны разлететься на длину нитей и сохранить такую оптимальную кучность на всей траектории полёта. Однако, стрельба показала, что на дальности 50 м такой снаряд даёт разброс всего 12 см, а не 35-40 см, как можно было ожидать исходя из длины нитей. Полагаю потому, что нити имеют парусность и не только тормозят картечины, но и стягивают их друг к другу.
Как видим, нет одного способа, который на всей дальности от точки вылета до 100 м обеспечил бы максимальный диаметр дробового снопа с нужной плотностью - Рис.1. Приходится выбирать тот способ, который обеспечит максимальный диаметр дробового снопа с нужной плотностью на той дальности, на которую будем стрелять. Это втолковывают в каждой книге по стрельбе дробью.
Итак, при стрельбе по коптеру из ствола с сужением 0,7 мм:
— мягкая дробь №2 сохраняет скорость до 65 м (расчёт выше), а плотность огня по коптеру до 64 м - Рис.14; следовательно, дальность действительной стрельбы 64 м;
— твёрдая дробь №3 сохраняет скорость до 75 м - [11], а плотность огня по коптеру до 72 м - Рис.14; следовательно, дальность действительной стрельбы 72 м.

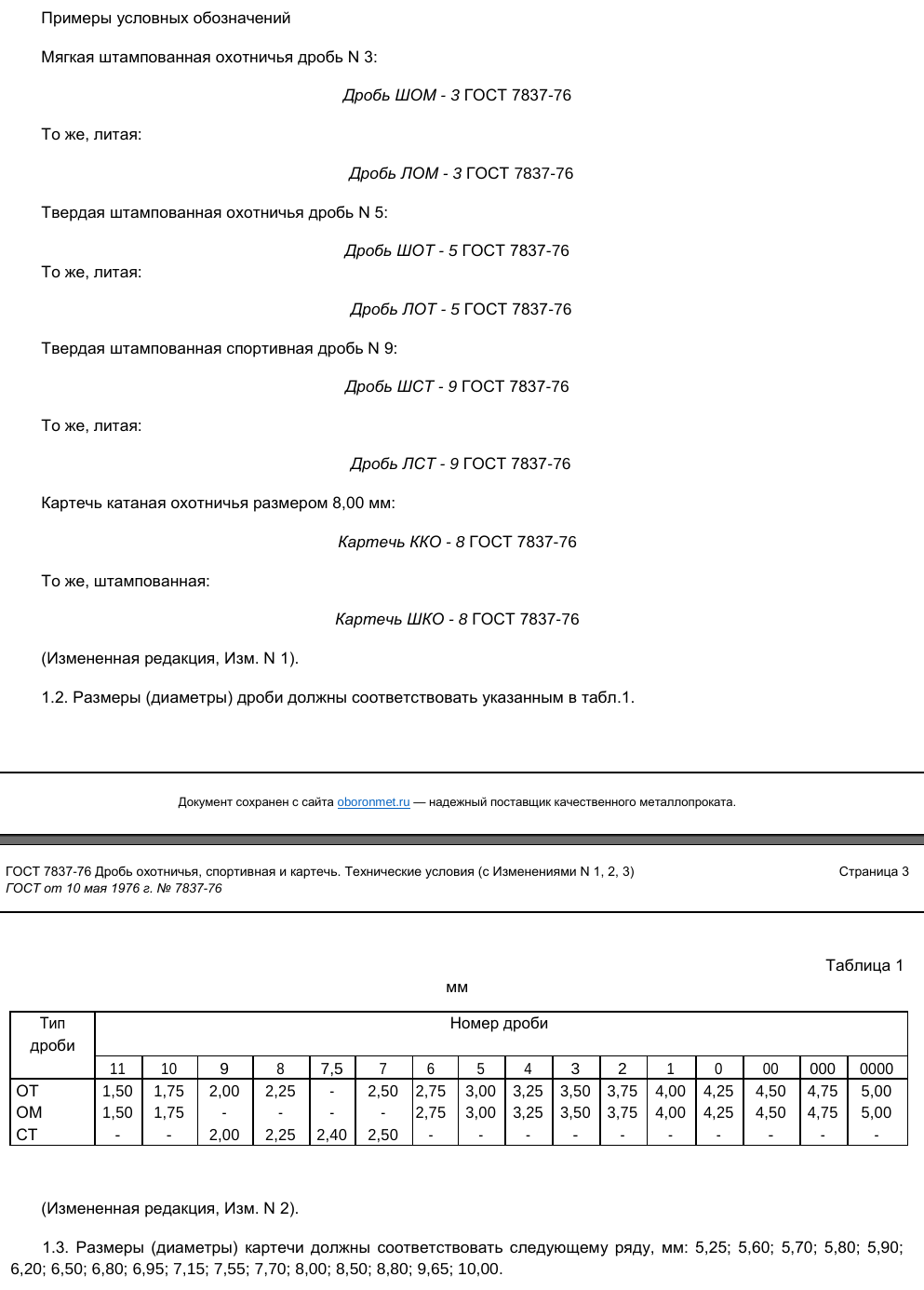

Как видим, у мягкой дроби №2 (диаметр 3,75 мм - Рис.11) дальности плотного огня и скорости практически совпадают. Если построить графики этих дальностей для всех номеров дроби, то графики пересекутся на номере 2. Следовательно, среди мягкой дроби именно №2 оптимальна для стрельбы по коптерам. Действительно, уже ближайшая крупная №1 не обеспечивает требуемой плотности огня на дальности 64 м потому, что её меньше штук в патроне, а ближайшая мелкая №3 сохраняет скорость меньше 65 м потому, что у неё меньше поперечная нагрузка (диаметр дробин). Аналогично среди твёрдой дроби оптимален №3 (диаметр 3,5 мм - Рис.11).
Итак, дальность действительной стрельбы бесконтейнерным дробовым патроном составляет 64-72 м, что мало. Перед всеми производителями дробовых патронов стоит задача увеличить эту дальность. Рассмотрим два основных варианта решения этой задачи.
ЗАО "Техкрим" выбрал оптимальную дробь - плакированную №3. И если бы сделал ещё контейнерный вариант, распускающийся на дальности 30 м, то обеспечил бы дальность действительной стрельбы этой парой патронов до 100 м с хорошим 40-метровым перекрытием их дальностей от 30 до 70 м.

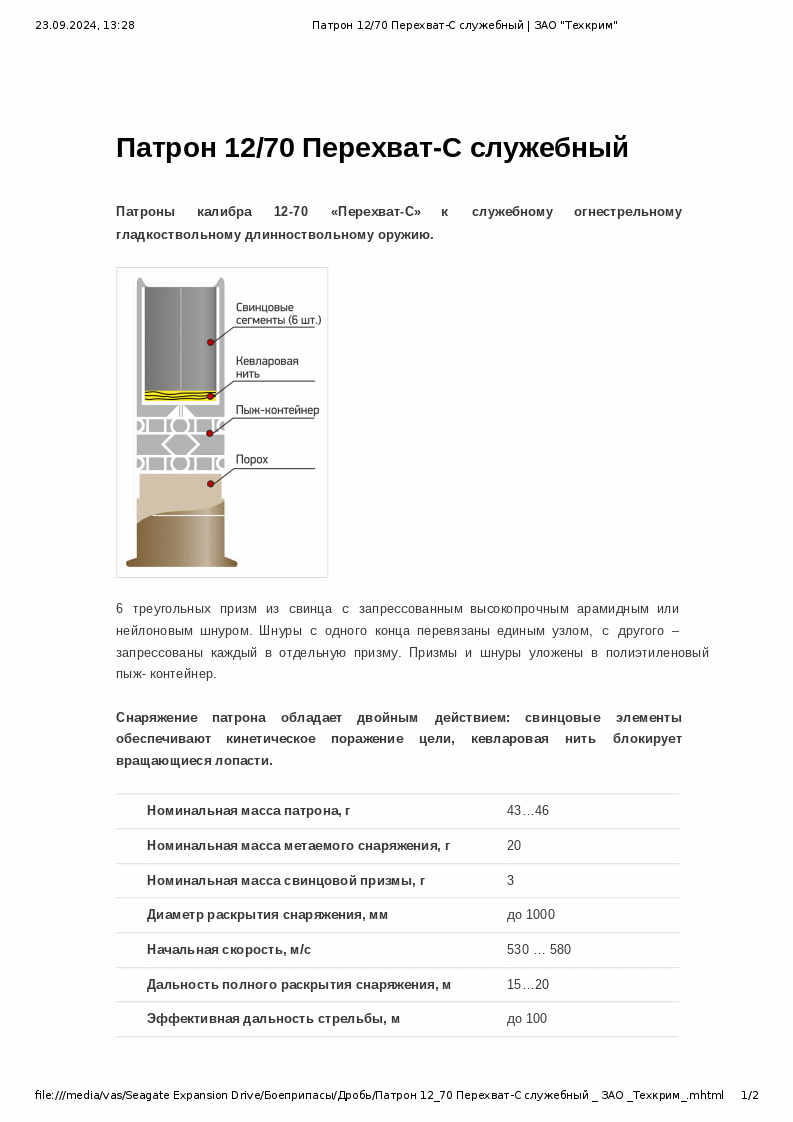

Но Техкрим выбрал связанную картечь. В его патроне "Перехват-С" 6 свинцовых призм связаны и раскрываются на дальности 15-20 м в звезду диаметром 1 м - Рис.15. Техкрим указывает эффективную дальность стрельбы до 100 м. Однако, учитывая указанный выше маленький разлёт связанной картечи, надо стрельбой проверить диаметр звезды "Перехват-С" на дальности 70-100 м.
НИИ прикладной химии (Ростех) не просто увеличил дальность действительной стрельбы, а заглядывая в недалёкое будущее сразу по "беспилотникам, включающим в свою конструкцию прочные пластиковые и металлические элементы". Для этого комплект из двух специальных антидроновых патронов IGLA AnDr - бесконтейнерного снаряжения для ближней зоны и контейнерного для дальней - он снарядил дробью №0000 (диаметр 5 мм) или даже картечью 6,2-8,5 мм - [13].
Естественно, за повышенную пробивную способность Ростеху пришлось заплатить дальностью плотного огня. Из Рис.14 видно, что даже при возможности поражения коптера всего двумя картечинами дальность плотного огня картечи 5,25 мм составляет всего 53 м. Следовательно, у дроби №0000 (диаметр 5 мм) дальность плотного огня будет около 55 м. А чтобы обеспечить "максимальную дальность поражения цели не менее 100 м" - [13] - контейнер второго патрона должен распускаться на дальности 45 м = 100 м - 55 м. То есть, у этой пары патронов дальность действительной стрельбы перекрывается всего на 10 м - от 45 до 55 м, что требует от стрелка очень точного определения дальности до цели. А у пары патронов с картечью 6,2-8,5 мм дальности действительного огня вообще не перекрываются! То есть, в пределах 100 м имеется отрезок, где бесконтейнерный патрон уже не даёт плотность огня и осыпь может облететь коптер со всех сторон не задев его, а контейнерный патрон ещё не распустился и им надо попадать как пулей.
Кроме того, контейнерный и бесконтейнерный патроны применяются строго на своей дальности и потому должны внешне отличаться не только маркировкой, которую в бою читать некогда! Применил же Ростех для патрона со световым индикатором гильзу другого цвета - Рис.8. Примерно также надо отличить и контейнерный патрон от бесконтейнерного.
ВНИМАНИЕ! Ружья одной и той же модели выпускаются в разных калибрах, с разными длиной патронника, сужениями стволов, причём как с постоянными сужениями, так и со сменными, двуствольные ружья одной модели имеют как один, так и два спусковых крючка, имеют или не имеют механизм выбрасывания стрелянной гильзы и тому подобные различия - [16] и [18] (в разделе "Источники" жми и скачай эти паспорта). На различных моделях ружей клейма одного назначения могут быть различными даже у одного производителя. Например, ИжМех стволы со сменными сужениями на модели МР-27М маркирует "Var", а на модели МР-155 маркирует "Mob". Поэтому будь внимателен, сопоставляй клейма на стволах с паспортом именно этого ружья! Правда, "в конструкцию могут быть внесены изменения, не отражённые в паспорте" - [17] и [18], п. 1.6. - и как в таком случае разобраться с характеристиками конкретного ружья я не знаю.
Для поражения коптеров выгоднее длинноствольные ружья 12 калибра с длиной патронника 70 или 76 мм, поскольку имеют максимальное количество дробин в патроне и максимальную начальную скорость дроби. Эти же ружья эффективны для поражения дичи, потому самые распространённые. Именно под такие ружья сделаны все расчёты на этой странице.
Чтобы иметь именно то сужение стволов, которое тебе надо, выбирай ружьё со сменными дульными сужениями как на Рис.9, чтобы не получить неподходящие постоянные сужения, размеры которых даже не указаны в паспортах [16] и [18].
С одной стороны, коптер-камикадзе надо сбить как можно дальше, чтобы не попасть под его осколки, как на Видео 11. С другой стороны, атакующий коптер может развить скорость до 120 км/час ≈ 30 м/сек и за 3 сек может подлететь на 90 м. То есть, если на большой дальности израсходовал заряженные в ружьё патроны и не попал, то перезарядить времени не будет. Поэтому исходим из необходимости поразить коптер тем, что уже заряжено в ружьё.
На первый взгляд эффективную стрельбу на Рис.1 с тремя максимальными диаметрами плотного огня до дальности 100 м может обеспечить трёхствольное ружьё с 12-м калибром всех стволов - [15]:
— на дальность примерно 100 м контейнерным патроном из цилиндрического ствола;
— на дальность примерно 70 м бесконтейнерным патроном из ствола с сужением около 0,7 мм;
— на дальность примерно 40 м бесконтейнерным патроном из цилиндрического ствола или до 20 м с раструбом.
Однако, если цель обнаружена только на дальности 40 м, то даже переключатель очередности стрельбы стволов не спасёт от второго выстрела с сужением и третьего выстрела контейнером на малую дальность, где эти варианты стрельбы требуют малую ошибку наводки или вообще попасть точно в коптер. Вероятно поэтому российские производители не выпускают трёхстволки.
В двуствольном ружье опытный стрелок дробью может иметь:
— сужение 0,7-0,75 мм в одном стволе, куда всегда заряжать бесконтейнерный патрон для стрельбы на дальность 40-70 м,
— цилиндр или раструб во втором стволе, куда может заряжать бесконтейнерный патрон, если хочет обеспечить максимальный диаметр плотного огня до 40 м или до 20 м соответственно, либо контейнерный патрон, если уверен, что сможет попасть в коптер на дальности 70-100 м.
При такой модификации стволов желательно, чтобы ружьё имело переключатель очерёдности стрельбы стволов. Ведь дальность появления коптера не предсказуема и если нет переключателя, то часто придётся первым делать выстрел, не самый эффективный на дальности коптера.
При отсутствии переключателя стволов, а также для начинающего стрелка дробью целесообразно иметь оба ствола цилиндрические или с раструбом и заряжать их бесконтейнерными патронами для двух эффективных выстрелов на дальность до 40 м или до 20 м соответственно.
Блок стволов лучше вертикальный (один ствол над другим) поскольку горизонтальный блок больше загораживает цель. Из российских ружей "вертикалками" являются, например, МР-27М от ИжМеха [18] и ТОЗ-34 от Тульского оружейного завода.
Одноствольное самозарядное или помповое ружьё выгодно тем, что имеет в магазине 4 патрона и более. Но ствол один и целесообразны две модификации:
— сужение 0,7-0,75 мм, тогда заряжать бесконтейнерные патроны для стрельбы на дальность до 70 м, при этом ближе 40 м размер сердцевины осыпи (допустимая ошибка наводки) меньше, чем у цилиндра;
— цилиндр или раструб, тогда можно заряжать бесконтейнерные патроны для максимального диаметра плотного огня до дальности 40 м или 20 м соответственно, а при дальности до зависшего коптера 50-100 м нажать отсечку патронов из магазина и зарядить прямо в патронник контейнерный патрон для стрельбы на эту дальность.
Из российских ружей самозарядным является, например, МР-155 от ИжМеха [16]. Выделю самозарядное ружьё Kalashnikov TG1 от ИжМеха с коробчатым магазином, планкой для коллиматорного прицела и т.п. Однако, длина его стволов всего 510 или 610 мм, тогда как у МР-155 от 660 до 750 мм - [16]. Следовательно, скорость дроби даже из самого длинноствольного Kalashnikov TG1 будет меньше, чем из самого короткоствольного МР-155.
На дальности 40-50 м сбивают коптер:
— дробь №3 с ошибкой наводки до 0,78 м одним выстрелом - Рис.14, ствол цилиндрический;
— АК74 с ошибкой наводки 0,12 м очередью 5 выстрелов = (5+20)/2 - на странице "Сбить БЛА" Рис.3, положение с упора;
— АК74 с ошибкой наводки 0,65-0,43 м очередью 31 выстрел, на что требуется 3 секунды - на странице "Сбить БЛА" Рис.3, положение стоя с руки.
То есть, АК74 сбивает либо примерно за то же время, но с ошибкой наводки в 6 раз жёстче, что невыполнимо по маневрирующему коптеру, либо примерно с той же ошибкой наводки, но за время в 3 раза больше, когда дробовик успеет сделать ещё 1-2 выстрела и сбить ещё один-два коптера.
На дальности 72-75 м сбивают коптер:
— дробь №3 с ошибкой наводки до 0,78 м одним выстрелом - Рис.14, ствол с сужением;
— АК74 с ошибкой наводки 0,26 м = (0,12м+0,4м)/2 очередью 13 выстрелов = (5+20)/2 - на странице "Сбить БЛА" Рис.3, положение с упора;
— АК74 с ошибкой наводки 0,67 м = (0,4м+0,94м)/2 очередью 35 выстрелов = (19+50)/2, на что требуется 3,5 секунды - на странице "Сбить БЛА" Рис.3, положение с колена.
То есть, АК74 сбивает либо примерно за то же время, но с ошибкой наводки в 3 раза жёстче, что трудно выполнимо по маневрирующему коптеру, либо с примерно той же ошибкой наводки, но за время в 3 раза больше, когда дробовик успеет сделать ещё 1-2 выстрела и сбить ещё один-два коптера.
На дальности 100 м примерно такие же соотношения, при условии стрельбы из дробовика контейнерным патроном.
Как видим, если на дальности 40, 70 и 100 м стрелять с подходящим для этой дальности дробовым патроном и сужением, то дробовик существенно эффективнее автомата. Но это - предельные дальности действительной стрельбы дробовика. Дальше автоматическое нарезное пулевое оружие вне конкуренции. Оно собьёт БЛА-бомбер на высоте 200-250 м, а зависший, по которому можно прицелиться без большой ошибки наводки, и гораздо выше-дальше. Даже самая крупная картечь К-8 теряет пробивное действие на дальности 200 м, а плотность огня картечь теряет уже на 53 метрах - Рис.14.
К тому же, дробовое ружьё - не самое оптимальное решение. Уже нагруженные как вьючные мулы бойцы берут 3,4 -килограммовый громоздкий дробовик не дополнительно к автомату, а вместо автомата. Чем лишают себя возможности дальней стрельбы не только по воздушным, но и по наземным целям. Боец, вооружённый только дробовиком, бесполезен в обычном стрелковом бою. И даже если у бойца есть дробовик и автомат, он просто не успеет сменить оружие, если начнёт обстреливать атакующий БЛА с дальности более 100 м автоматом, а при приближении БЛА захочет стрелять из дробовика.
И пули, и дробь должны быть у бойца в руках постоянно и применяться без смены оружия и без дополнительных манипуляций. Необходимо объединить возможности автомата и дробовика.

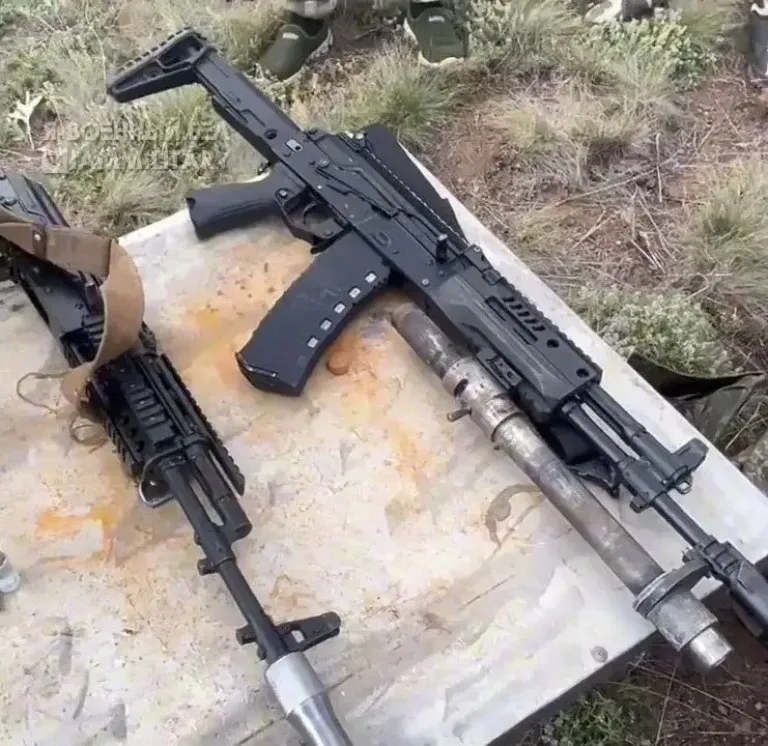

Автомату необходим подствольный дробовик. Лучше - дробовой выстрел для штатного подствольного гранатомёта. Хуже, но допустим подствольный дробовик. Причём, предохранитель и спусковой крючок любого подствольника надо вывести под палец левой руки, удерживающей цевьё. Чтобы стрелок не тратил ни полсекунды на изменение хвата оружия.
И "народный ОПК" вряд ли справится с разработкой качественного дробового подствольника. Минобороны должно разработать продуманное ТТЗ.
25.06.2026
Концерн "Калашников" похвалился, что инновационные разработки ЦНИИТОЧМАШ, а том числе дробовое устройство для поражения беспилотных летательных аппаратов (БЛА), отмечены золотыми медалями XI Международной выставки изобретений и инноваций имени Н.Г. Славянова. Авторы проектов – сотрудники НИЦ по стрелковым комплексам и боевой экипировке получили дипломы выставки.
Про это дробовое устройство "Военное обозрение" опубликовало статью с говорящим названием. Комментарии к статье и вовсе нелицеприятны для разработчиков сего устройства.
Кроме указанных в той статье недостатков задам ещё пару очень важных вопросов:
1) Исходя из каких соображений патронник этого дробового устройства сделали длиной 70 мм? Из него категорически нельзя стрелять патронами длиной 76 мм! Смотри выше раздел "Патрон с гильзой не длиннее патронника!"
2) Почему одна структура Ростеха разрабатывает антидроновые патроны длиной 76 мм, а другая структура делает дробовик с 70-мм патронником, из которого нельзя стрелять этими патронами?! Координирует ли кто-нибудь разработки различных структур Ростеха, чтобы патроны пришлись к дробовику? Может ли ответить на этот вопрос индустриальный директор комплекса вооружений Ростеха Бекхан Оздоев?
ВНИМАНИЕ! Если всё же надумаете попробовать выстрелить патронами длиной 76 мм из этого дробового устройства, то настоятельно рекомендую не делать этого в своих руках! Закрепите устройство, привяжите шпагат к спусковому крючку и дёргайте с расстояния метров 10 и желательно из-за укрытия. Потому что я лично был свидетелем как разлетается оружие, когда в стволе появляется препятствие прохождению заряда. На моих глазах из АК74 вылетела вся требуха - крышка ствольной коробки, затворная рама с затвором, возвратная пружина и т.д. Стрелка спасло только то обстоятельство, что он стрелял навскидку, не приложив голову к прикладу. Поэтому вся требуха пролетела справа от его головы только задев, отделался рассечённой скулой. У автомата раздуло не только ствол, но и ствольную коробку возле патронника из-за чего затвор и сорвался с боевых упоров.
Поставлять в войска это дробовое устройство ЦНИИТОЧМАШ нельзя! Потому что любой нормальный человек предполагает, что наши производители, тем более из одной корпорации Ростех, делают патроны подходящие под их же дробовик! И зарядит... Да и патронов других производителей длиной 76 мм сейчас предостаточно.
ВНИМАНИЕ! На патронах указана длина ПОСЛЕ выстрела, когда закатанные края гильзы распрямятся. А до выстрела патрон имеет длину меньше, чем указано на нём. Например, патрон длиной 76 мм до выстрела короче 70 мм и входит в 70-мм патронник, но стрелять нельзя! Ствол может разорвать!
Это дробовое устройство надо перепроектировать под 76-мм патрон. И нельзя просто расточить патронник на длину 76 мм. Потому что 76-мм патрон создаёт существенно более высокое давление в стволе, чем 70-мм патрон. Надо перепроектировать весь ствол под повышенное давление.
Ну и заодно сделать это устройство подствольным, как предлагал выше я и как делают "на коленке" бойцы на СВО - Рис.17 с сайта "Военное обозрение". Только под стволом автомата однозарядное дробовое устройство имеет смысл в качестве последнего средства от атакующего дрона-"камикадзе". Потому что носить дробовое устройство дополнительно к автомату накладно. К тому же при атаке дрона счёт идёт на секунды и менять автомат на это устройство категорически некогда. Вместо автомата это устройство тоже не пригодно, ведь войска используют давно известные многозарядные дробовые ружья и менять их на это однозарядное устройство... Вы, например, поменяете?!
Госкорпорация Ростех в статье указала стрелковое оружие и боеприпасы, наиболее эффективные в борьбе с беспилотниками.
Рассмотренное выше антидроновое устройство ЦНИИТОЧМАШ в список эффективных не попало, что радует.
Но поскольку для борьбы с дронами Ростех разработал специальные патроны, то необходимо подбирать не патрон к ружью, а ружьё к этим антидроновым патронам. Поэтому поставим статью Ростеха "с головы на ноги" и начнём с патронов.
Как рекомендовано выше на этой странице Ростех заменил картечь на дробь №3 и увеличил линейку антидроновых патронов до четырёх: IGLA 30, 50, 75 и 100 - Рис.18.

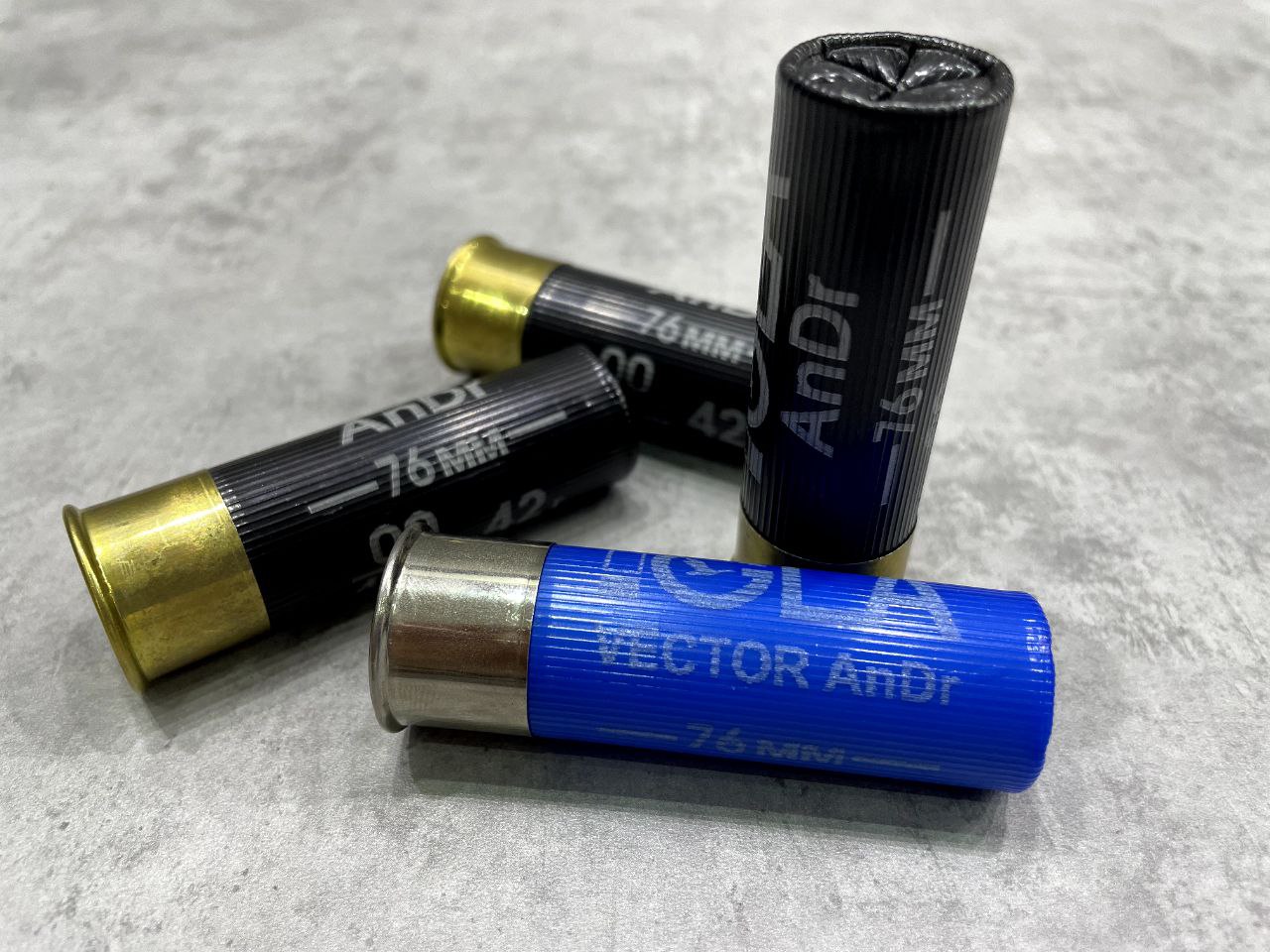

ВНИМАНИЕ! Указанное на патронах Рис.18 название IGLA является торговой маркой многих типов патронов. В том числе есть пулевые патроны IGLA. Чтобы не путать, рассматриваемые здесь дробовые патроны IGLA я далее именую антидроновыми.
В статье говорится, что "цифра в названии патрона обозначает максимальную дальность поражения цели в метрах". Но правильнее будет называть это дальностью кучной стрельбы. Ведь IGLA 30 наверняка может поразить коптер и дальше 30 м, если дробь попадёт в него. Просто дальше 30 м плотность осыпи IGLA 30 уже недостаточна для гарантированного попадания в коптер. Дробь может осыпать вокруг коптера, но не попасть в него. И так для всех четырёх антидроновых патронов: цифра в названии - это дальность кучной стрельбы.
Новая линейка антидроновых патронов Ростеха на дальности 100 м обеспечивает 4 интервала эффективной стрельбы как и весь современный набор патронов и стволов на Рис.1,Таблица 1. И не проблема, что эти интервалы у антидроновых патронов Ростеха немного сдвинулись - Рис.1, Таблица 2.
Как все дробовые патроны каждый из четырёх антидроновых патронов Ростеха эффективен в своём интервале дальности. Ближе этого интервала размер осыпи дроби ещё мал или даже контейнер не успел раскрыться, поэтому стрелок должен прицеливаться исключительно точно, как пулей. А дальше этого интервала плотность осыпи уже недостаточна для гарантированного попадания в цель.
Причём, внутри своего эффективного интервала каждый патрон лучше применять на дальней границе этого интервала, то есть на дальности, указанной на патроне. Там легче попасть, ведь там самый большой размер осыпи дроби при достаточной (я надеюсь) плотности огня. К тому же сбивать дрон надо как можно дальше, чтобы не попасть под его осколки.
Например, патроном IGLA 100 легче попасть по дрону на дальности 100 м, где радиус осыпи = 1 м, чем на дальности 75 м, где радиус осыпи втрое меньше = 0,29 м - Рис.1,Таблица 2.
Патроны со словом Tracer комплектуются трассирующим световым элементом, благодаря которому стрелок видит траекторию полета дроби на дальности от 20 до 100 м и может скорректировать последующие выстрелы.
Без антидроновых патронов Ростеха для эффективного перекрытия дальности 100 м требуется 3 ствола: с раструбом, цилиндрический и с сужением. То есть, даже с двухствольным ружьём невозможно перекрыть всю дальность 100 м, не говоря уже об одноствольных полуавтомате или помповом ружье.
А линейка антидроновых патронов Ростеха позволяет с одноствольным ружьём перекрыть эффективным огнём всю дальность до 100 м меняя только патрон в зависимости от нужного интервала поражения БЛА!
Фокус в том, что бесконтейнерным остался только патрон IGLA 30. Эта конструкция обеспечивает разлёт дроби сразу же после вылета её из ствола, что на самой малой дальности позволяет допустить указанную на Рис.1, Таблица 2 ошибку прицеливания, при которой дрон всё же будет накрыт осыпью.
В остальных трёх патронах дробь упакована в контейнер, то есть специальный пластиковый вкладыш внутри гильзы - Рис.2. Причём контейнеры разработаны так, что их раскрытие и разлёт дроби происходят строго на определенной для каждого патрона дальности, чтобы каждый патрон имел нужную дальность кучной стрельбы - 50, 75 или 100 метров.
Полагаю, что раскрытие контейнеров происходит примерно за 35 м до указанной на патронах дальности, из чего и сделал расчёт допустимой ошибки на Рис.1, Таблица 2.
Патроны IGLA 100 и IGLA Tracer 75 содержат высокотвёрдую дробь на основе сплава вольфрама, никеля и железа.
С одной стороны хорошо: плотность этого сплава в 1,5 раза выше, чем у свинцовой дроби. То есть, больше поперечная нагрузка каждой дробины и потому лучше баллистический коэффициент и пробивное действие.
"Обеспечивается сохранение кинетической энергии на дистанции и, как следствие последовательное пробитие двух алюминиевых листов толщиной 1 мм на дальности до 100 м. По заявлению специалистов Ростеха, дробь из такого патрона пробивает двигатели, аккумуляторы, блоки управления, перебивает провода и пропеллеры, ломает другие прочные элементы конструкции БПЛА. Обычная свинцовая дробь не обеспечивает такую эффективность." - Статья.
Благодаря такой эффективности вольфрамовых дробин для поражения дрона требуется меньше 4-х шт., которые заложены в моём расчёте выше для свинцовой дроби. Поэтому размер осыпи, при котором плотность огня достаточна для поражения дрона, у вольфрамовой дроби больше, чем у свинцовой того же номера (диаметра).
Например, максимальный радиус кучной осыпи дроби №3 патронов IGLA 100 и Tracer 75 составляет 1 м, а свинцовой дроби №3 всего 0,78 м - Рис.1.
Но чудес не бывает. Улучшение одного параметра влечёт ухудшение другого.
Во-первых, из-за сверхпрочной дроби патроны IGLA 100 и Tracer 75 можно применять только из ствола с клеймом "Стальная дробь". А эти клейма у каждого производителя и даже у одного производителя на разных моделях ружей могут выглядеть по-разному. Например, на МР-155 это вот такое клеймо - Рис.19. На других моделях ружей клеймо "стальная дробь" может выглядеть иначе. Смотри паспорт именно своего ружья!
ВНИМАНИЕ! Вообще целесообразно иметь только ружья с клеймом "Стальная дробь". Ведь в самый нужный момент патронов со свинцовой дробью может не оказаться!
Во-вторых, вольфрам очень дорогой и трудно обрабатываемый металл. В России всего 5% мировой добычи вольфрама, а он требуется во все средства поражения начиная с пуль стрелкового оружия и до БОПС, ГПЭ снарядов, зенитных ракет и т.п. Поэтому вольфрамовая дробь очень дорогая и её просто невозможно произвести много.
Уверен, что для удовлетворения потребностей фронта в антидроновых патронах Ростеху придётся вернуться к плакированной свинцовой дроби.
Из ружей Ростех рекомендует самозарядные МР-155, МР-153, "Вепрь-12 Молот" и "Сайга-12К".
Но эта рекомендация требует уточнений. Ведь одна и та же модель ружья выпускается с разной длиной патронника, разным сужением ствола и другими отличиями. Например, смотри раздел 2.1 в паспорте МР-155.
Из ТТХ антидроновых патронов Ростеха вытекают следующие требования к ружью:
— Клеймо на стволе "12х76", то есть 12-й калибр, длина патронника 76 мм. Хотя производители разрешают стрелять 76-мм патронами и из 89-мм патронника, но в бесконтейнерном IGLA 30 могут быть применены пыжи, которые может перекосить при прохождении через ушерение в незакрытой короткой гильзой части патронника. Да и при прохождении контейнера ушерение не желательно. А патронник короче 76 мм недопустим!;
— Клеймо на стволе "Стальная дробь";
— Клеймо на стволе или на сменном дульном сужении о цилиндрическом канале или раструбе (расширении канала). НЕ целесообразно сужение канала ствола во избежание застревания контейнера в этом сужении. Конечно, если контейнеры имеют легко сминаемые кольца-обтюраторы, то они пройдут через определённое сужение. Надеюсь, что на упаковке антидроновых патронов Ростех указал могут ли они применяться с сужением канала ствола и с каким именно;
— Самозарядное или помповое с магазином на 4 патрона или больше. У двуствольного ружья боевая скорострельность существенно хуже, при атаке дрона перезарядить не успеешь;
— Длина ствола любая. Но чем длиннее ствол - тем больше начальная скорость и пробивная способность дроби.
ПРИМЕРЫ ПРИМЕНЕНИЯ. Ружьё МР-155 с клеймами на стволе "12х76", "C" или "IC", Рис.19 и с магазином на 4 патрона.
ВАРИАНТ 1. Если можешь обнаружить дрон метров со 120-150, то заряжай патроны в следующей очерёдности: IGLA 30, IGLA 50, IGLA 75 и IGLA 100. Стреляй в атакующий дрон:
— первый выстрел на дальности от 100 до 75 метров,
— второй выстрел от 75 до 50 метров,
— третий выстрел от 50 до 30 метров,
— четвёртый выстрел от 30 метров и ближе.
При скорости дрона 30 м/с на каждый выстрел у тебя немного меньше секунды. При меньшей скорости дрона или по следующему дрону надо дожидаться пока дрон подлетит на дальность, которая указана на том патроне, что в патроннике.
ВАРИАНТ 2. Если можешь обнаружить дрон только метров с 50-70, например, "ждуна" взлетающего для атаки, то заряжай патроны в следующей очерёдности: два патрона IGLA 30, затем два патрона IGLA 50. Стреляй:
— первые два выстрела во взлетающий и атакующий дрон на дальности от 50 до 30 метров,
— третий и четвёртый выстрелы от 30 метров и ближе.
ВАРИАНТ 3. Другой порядок заряжания под наиболее вероятный сценарий стрельбы.
В любом варианте заряжания стремись стрелять по дрону на дальности, которая указана на том патроне, что в патроннике.
Как видим, год назад (выше на странице) Ростех предлагал два картечных антидроновых патрона - бесконтейнерного снаряжения для ближней зоны и контейнерного для дальней. И я указал, что с картечью интервалы эффективной стрельбы тех патронов не могут перекрываться. Насколько этот мой сайт помог Ростеху усовершенствовать патроны я не знаю, но надеюсь, что и рекомендации ниже не пропадут втуне.
Во-первых, в статье утверждается, что для удобства каждый патрон выполнен в гильзе определённого цвета. Однако, как видим на Рис.18, патроны IGLA 50 и IGLA 75, содержащие трассер, выполнены в одинаковой красной гильзе. А на заднем плане есть ещё пятый патрон в бежевой гильзе, жаль маркировки дальности не видно.
Таким образом, не у всех патронов можно определить дальность по цвету гильзы, что в стрессе боя может вызвать путаницу.
Похоже, что внешний вид патронов разрабатывала девочка-дизайнер, для которой "феншуй патрончиков на выставочном стендике" важнее простоты их применения в бою!
Во-вторых, в статье не указано ствол какой длины обеспечивает указанную на антидроновых патронах дальность кучной стрельбы. А стволы у ружей даже одной модели бывают очень разные! Например, МР-155 12х76 может иметь ствол длиной от 610 до 750 мм. Понятно, что начальная скорость контейнеров из разных стволов тоже разная и создаётся ли осыпь нужной плотности именно на указанной на патронах дальности - вопрос.
Ростеху необходимо указать длину ствола, при которой обеспечивается указанная на антидроновых патронах дальность кучной стрельбы, и как влияет изменение длины ствола на дальность кучной стрельбы.
[1] «Руководство по 5,45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5,45-мм ручному пулемёту Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н)», Главное управление боевой подготовки Сухопутных войск, Уч.-изд., 1982 г.
[2] «Командиров с мест услышали»: замминистра Евкуров сделал важное заявление, МКRU [электронный ресурс] https://www.mk.ru/politics/2024/07/11/komandirov-s-mest-uslyshali-zamministra-evkurov-sdelal-vazhnoe-zayavlenie.html, 11.07.2024 В 14:59.
[3] Дробовикам в армии быть. Евкуров разрешил!, Дзен [электронный ресурс] https://dzen.ru/a/Zo_00oqHP0S-ar3M, 11 июля 2024,
[4] Новый закон упростит использование в зоне СВО охотничьих гладкоствольных ружей, Александр Степанов, RGRU [электронный ресурс] https://rg.ru/2024/08/13/droboviki-protiv-dronov.html, 13.08.2024 20:36.
[5] ГОСТ 7837-76 Дробь охотничья, спортивная и картечь. Технические условия (с Изменениями №1, 2, 3), Государственный комитет СССР по стандартам, 10 мая 1976.
[6] Основные виды дульных сужений и их обозначения, Дзен [электронный ресурс] https://dzen.ru/a/YhO5I0yC0lHp6Hej, 1 февраля 2022г.
[7] Дульные сужения: мифы и реальность, Русский охотничий портал [электронный ресурс] https://huntportal.ru/hunting/sostyazaniya-i-sorevnovaniya/strelba-iz-gladkostvolnogo-oruzhiya/dulnyie-suzheniya-mifyi-i-realnost, 11.09.2019.
[8] ГОСТ 7840-78 Патроны спортивные 12 калибра и охотничьи 12, 16, 20 и 28 калибров с бумажными гильзами. Технические условия, ИПК Издательство стандартов, 01.01.1979.
[9] Сколько дроби в патроне?, Охота рыбалка, ВКонтакте [электронный ресурс] https://vk.com/wall-165546399_215522, 21.11.2015.
[10] Техника стрельбы на охоте, Tropaohotnika.ru Всё о ружейной охоте [электронный ресурс] https://tropaohotnika.ru/tropa_pages/post1.php?post_id=86, 30.03.2012.
[11] Патрон дробовой 12/76 служебный, ЗАО "Техкрим" [электронный ресурс] https://tropaohotnika.ru/tropa_pages/post1.php?post_id=86, 30.03.2012.
[12] М.М. Блюм, И.Б. Шишкин, Охотничье ружье: Справочник. — 2-е изд.,перераб. и доп. — М.: Агропромиздат, 1987.—191 с: ил.
[13] Ростех представляет на «Армии-2024» специализированные ружейные патроны для стрельбы по БПЛА, Ростех [электронный ресурс] https://rostec.ru/news/rostekh-predstavlyaet-na-nbsp-laquo-armii-2024-raquo-spetsializirovannye-ruzheynye-patrony-dlya-stre/, 14.08.2024.
[14] ГОСТ 23569-79 Патроны спортивные 12-го калибра и охотничьи 12, 16 и 20-го калибров с пластмассовыми гильзами. Технические условия, ИПК Издательство стандартов, Москва, 01.01.1980.
[15] Трехствольное ружье: виды, особенности и фото, Валерия Антонова, Truehunter.ru [электронный ресурс] https://truehunter.ru/416988a-trehstvolnoe-ruje-vidyi-osobennosti-i-foto, 14.09.2018.
[16] Ружьё охотничье самозарядное МР-155. Паспорт МР-155.776311.016 ПС, Ижмех. .
[17] Ружьё охотничье двуствольное МР-43КН. Паспорт МР-43КН ПС, Ижмех.
[18] Ружьё охотничье двуствольное МР-27М. Паспорт МР-27М ПС, Ижмех.
